QZ-21全自動罐裝包裝機


1. 簡要說明
       該系列罐裝機能完成喂罐、托罐、充填計量、稱重選別等工作，可與其它設備配套組成整套罐裝流水線，適用于充填眼影粉、閃粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、雞粉、咖啡粉、藥粉、添加劑、香精香料等。
2. 主要特征
       全不銹鋼結構；水平開啟式料箱，清洗方便。
       伺服馬達及伺服驅動控制螺桿，性能穩定。
       PLC、觸摸屏及稱重模塊控制。
       配有位置合理的高度調節手輪，方便調整機頭高度。
       氣動托罐裝置，保證充填時物料不灑出容器外。
       各種產品調整參數配方可儲存，備后使用，多儲存10個配方。
       替換螺旋附件，能夠適應超細粉到小顆粒等多種物料。

3. 主要參數
容器尺寸 φ50-150mm，H 50-300mm
罐裝重量 10 – 5000g
罐裝精度 ≤ 500g，≤±1%；＞500g，≤±0.5%
罐裝速度 15 - 40 bottles/min
電源 3P  AC208-415V  50/60Hz
壓縮空氣 6 kg/cm2   0.05m3/min
整機功率 1.6Kw
整機重量 300kg
整機體積 2100×800×1800mm
料箱容積 50L

4. 配置清單
序號 名稱 型號規格 產地品牌
1 不銹鋼 SUS304 中國
2 PLC   臺灣臺達
3 觸摸屏   臺灣臺達
4 充填伺服馬達 ECMA-C20807RS 臺灣臺達
5 充填伺服驅動器 B2721BW3450680 臺灣臺達
8 攪拌減速電機 400W 臺灣萬鑫
9 電磁閥   臺灣亞德客
10 氣缸 SDA40X15 臺灣亞德克
11 過濾調壓器 AFR-2000 臺灣亞德克
12 小功率電機 120W  1300rpm Model: 90YS120GY38 臺灣JSCC
13 減速機 Ratio:1：36，Model:90GK（F）36RC 臺灣JSCC
14 電源開關 HZ5BGS 溫州長信
15 斷路器   施耐德
16 急停開關   施耐德
17 濾波器 ZYH-EB-10A 北京中宇豪
18 交流接觸器 CJX2   1210 溫州正泰
19 熱繼電器 NR2-25 溫州正泰
20 直流繼電器 MY2NJ  24DC 日本歐姆龍
21 開關電源    常州誠聯
22 光電傳感器 BR100-DDT 韓國奧托尼克斯
23 料位傳感器 CR30-15DN  韓國奧托尼克斯

5. 工作原理
       罐子進入輸送帶，罐子隨鏈板向前移動，當罐子被探罐光電感應到后，止罐汽缸動作，將罐子限位，然后托罐汽缸動作將罐子托起，伺服電機動作，帶動螺旋將物料填充到罐子中，在下料的過程中，氣震產生振動使物料容易沉積，充填計量完畢，伺服電機停止，汽缸復位，完成一次計量包裝。

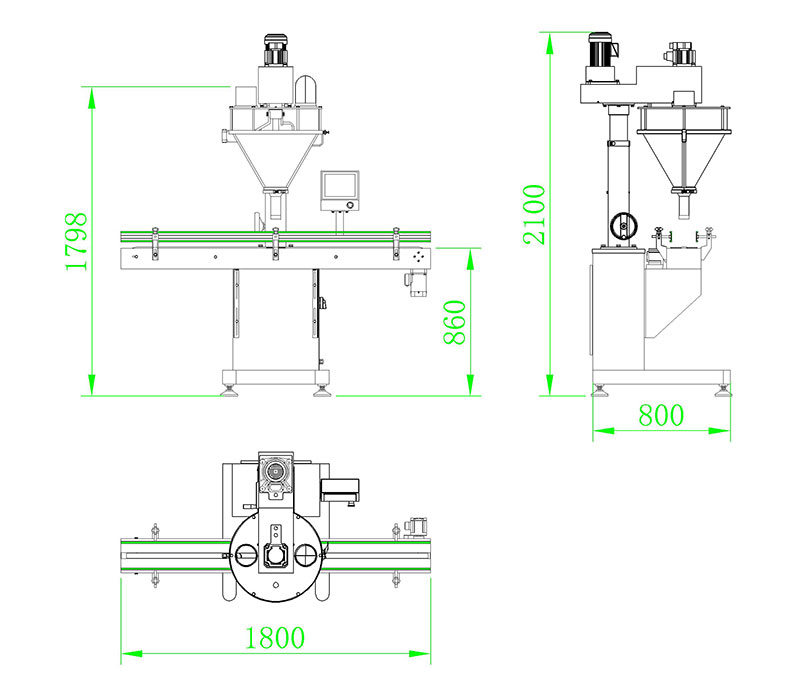

6. 整機尺寸
