XY-BZ-13螺旋計量包裝機
1. 簡要說明
該系列包裝機能完成計量、充填等工作。由于獨到的設計,以至適用于包裝那些易流動或者流動性差的粉粒狀物料,如面粉、可可粉、固體飲料、白砂糖、棉白糖、味精、固體飲料、獸藥、葡萄糖、固體醫藥、粉狀添加劑、碳粉、爽身粉、農藥、染料、香精香料等。
2. 主要特征
全不銹鋼結構;組合式或開啟式透明料箱,無需工具即可方便拆洗。
伺服馬達及伺服驅動控制螺桿。
PLC控制、觸摸屏人機界面顯示,操作簡便。
定量式工作方式,根據設定的脈沖數,螺旋快速旋轉到達設定的圈數,完成計量??稍O(shè)定誤差報警,微調跟蹤,自動調整重量。
各種產品調整參數配方可儲存,備后使用,多儲存10個配方。
替換螺旋附件,能夠適應超細粉到小顆粒等多種物料。
3. 主要參數
料箱 |
組合式透明料箱50升 |
包裝重量 |
10 - 5000g |
包裝精度 |
≤ 100g,≤±2%;100 – 500g,≤±1%;≥500g,≤±0.5% |
充填速度 |
40 - 120 次/分鐘,40 – 120 times per min |
電源 |
3P AC208-415V 50/60Hz |
整機功率 |
1.4Kw |
整機重量 |
260kg |
整機體積 |
1140×970×2030mm |
4. 配置清單
序號 |
名稱 |
型號規格 |
產地品牌 |
1 |
不銹鋼 |
SUS304 |
中國 |
2 |
PLC |
|
臺灣臺達 |
3 |
觸摸屏 |
|
臺灣臺達 |
4 |
伺服馬達 |
1KW |
臺灣臺達 |
5 |
伺服驅動器 |
1KW |
臺灣臺達 |
6 |
攪拌減速電機 |
400W |
臺灣宇鑫 |
7 |
電源開關 |
LW26GS-20 |
溫州長信 |
8 |
急停開關 |
|
施耐德 |
9 |
濾波器 |
ZYH-EB-10A |
北京中宇豪 |
10 |
交流接觸器 |
CJX2 1210 |
溫州正泰 |
11 |
熱繼電器 |
NR2-25 |
溫州正泰 |
12 |
斷路器 |
|
施耐德 |
13 |
直流繼電器 |
MY2NJ 24DC |
日本歐姆龍 |
14 |
開關電源 |
|
常州誠聯 |
15 |
光電傳感器 |
BR100-DDT |
韓國奧托尼克斯 |
16 |
料位傳感器 |
CR30-15DN |
韓國奧托尼克斯 |
5. 隨機附件清單
序號 |
名稱 |
型號 |
單位 |
數量 |
備注 |
1 |
呆扳手 |
|
支 |
2 |
工具 |
2 |
活動扳手 |
|
支 |
1 |
工具 |
3 |
內六角扳手 |
|
套 |
1 |
工具 |
4 |
十字螺絲刀 |
|
把 |
2 |
工具 |
5 |
一字螺絲刀 |
|
把 |
2 |
工具 |
6 |
腳踏開關 |
|
只 |
1 |
附件 |
7 |
插座 |
|
只 |
1 |
附件 |
8 |
加壓盤 |
|
只 |
1 |
附件 |
9 |
砝碼 |
1000G |
個 |
1 |
附件 |
10 |
螺旋 |
|
套 |
1 |
附件 |
11 |
電子秤 |
|
臺 |
1 |
附件 |
12 |
使用說明書 |
|
份 |
1 |
文件 |

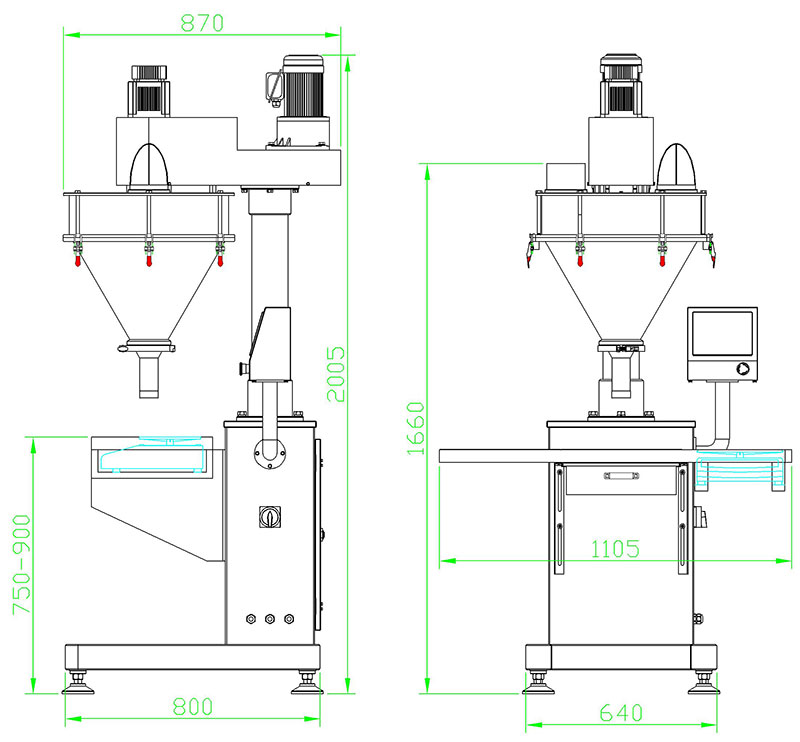

6. 外觀尺寸圖
